Wie misst man die Schnittkraft einer Rollenschneidemaschine?

Hallo! Als Lieferant von Rollenschneidemaschinen werde ich oft gefragt, wie man die Schnittkraft dieser Maschinen messen kann. Dies ist ein entscheidender Aspekt, insbesondere wenn Sie die Leistung Ihrer Schneid- und Umwickelvorgänge optimieren möchten. In diesem Blog führe ich Sie durch die Besonderheiten der Messung der Schnittkraft einer Rollenschneidemaschine.

Warum die Messung der Schnittkraft wichtig ist

Lassen Sie uns zunächst darüber sprechen, warum es so wichtig ist, die Schnittkraft zu messen. Die Schnittkraft hat direkten Einfluss auf die Schnittqualität, die Lebensdauer der Schneidwerkzeuge und die Gesamteffizienz der Maschine. Wenn die Schnittkraft zu niedrig ist, wird das Material möglicherweise nicht richtig geschnitten, was zu rauen Kanten oder unvollständigen Schnitten führt. Andererseits kann eine zu hohe Schnittkraft zu übermäßigem Verschleiß der Schneidwerkzeuge, einem erhöhten Energieverbrauch und sogar zu Schäden an der Maschine selbst führen. Daher ist die Wahl der richtigen Schneidkraft der Schlüssel zur Erzielung qualitativ hochwertiger Ergebnisse und zur Reduzierung der Betriebskosten.

Faktoren, die die Schnittkraft beeinflussen

Bevor wir uns mit den Messmethoden befassen, werfen wir einen Blick auf die Faktoren, die die Schnittkraft beeinflussen können. Dazu gehören:

• Materialeigenschaften: Art, Dicke und Härte des zu schneidenden Materials spielen eine wesentliche Rolle bei der Bestimmung der Schnittkraft. Zum Beispiel erfordert das Schneiden von dicken und harten Materialien wie Metall mehr Kraft als das Schneiden von dünnen und weichen Materialien wie Papier.
• Schnittgeschwindigkeit: Auch die Geschwindigkeit, mit der sich das Schneidwerkzeug durch das Material bewegt, kann die Schnittkraft beeinflussen. Im Allgemeinen können höhere Schnittgeschwindigkeiten die Schnittkraft verringern, sie können jedoch auch das Risiko von Werkzeugverschleiß und Problemen mit der Oberflächengüte erhöhen.
• Schneidwerkzeuggeometrie: Form, Größe und Schärfe des Schneidwerkzeugs können die Schneidkraft beeinflussen. Ein scharfes und gut konstruiertes Schneidwerkzeug erfordert im Vergleich zu einem stumpfen oder schlecht konstruierten Werkzeug weniger Kraft, um das Material zu durchtrennen.
• Maschineneinstellungen: Auch die Einstellungen der Schneid-/Aufwickelmaschine, wie z. B. der auf das Schneidwerkzeug ausgeübte Druck, die Spannung des Materials und die Ausrichtung der Schneidkomponenten, können die Schneidkraft beeinflussen.

Messmethoden

Kommen wir nun zu den verschiedenen Methoden zur Messung der Schnittkraft einer Rollenschneidemaschine. Dafür gibt es mehrere Möglichkeiten, jede mit ihren eigenen Vorteilen und Einschränkungen. Hier sind einige der gängigsten Methoden:

• Wägezellen: Wägezellen sind Geräte, die die auf sie ausgeübte Kraft messen können. Sie wandeln die mechanische Kraft in ein elektrisches Signal um, das dann gemessen und aufgezeichnet werden kann. Um die Schnittkraft mithilfe von Kraftmessdosen zu messen, können Sie diese zwischen dem Schneidwerkzeug und dem Maschinenrahmen installieren. Während sich das Schneidwerkzeug durch das Material bewegt, erfassen die Kraftmesszellen die Kraft und senden das Signal an ein Datenerfassungssystem. Diese Methode liefert genaue und Echtzeitmessungen der Schnittkraft, kann jedoch teuer sein und erfordert einiges technisches Fachwissen für die Installation und Kalibrierung.
• Drehmomentsensoren: Drehmomentsensoren werden verwendet, um das auf eine Welle ausgeübte Drehmoment oder die Rotationskraft zu messen. Im Zusammenhang mit einer Rollenschneidemaschine können Sie einen Drehmomentsensor verwenden, um das zum Antrieb des Schneidwerkzeugs erforderliche Drehmoment zu messen. Wenn Sie das Drehmoment und den Radius des Schneidwerkzeugs kennen, können Sie die Schnittkraft mithilfe der Formel berechnen: Schnittkraft = Drehmoment / Radius. Diese Methode ist relativ einfach und kostengünstig, liefert jedoch möglicherweise nicht so genaue Messungen wie Kraftmessdosen, insbesondere wenn andere Faktoren wie Reibung und Trägheit das Drehmoment beeinflussen.
• Überwachung des Stromverbrauchs: Eine weitere Möglichkeit, die Schnittkraft abzuschätzen, ist die Überwachung des Stromverbrauchs der Maschine. Mit zunehmender Schnittkraft benötigt die Maschine mehr Leistung zum Betrieb. Indem Sie den Stromverbrauch des Maschinenmotors messen und den Wirkungsgrad des Motors kennen, können Sie die Schnittkraft mithilfe der Formel berechnen: Schnittkraft = Leistung / (Schnittgeschwindigkeit x Wirkungsgrad). Diese Methode ist einfach zu implementieren und kann eine grobe Schätzung der Schnittkraft liefern, wird jedoch von anderen Faktoren wie den mechanischen Verlusten der Maschine und der Variabilität der Materialeigenschaften beeinflusst.

Praktische Tipps zur Messung der Schnittkraft

Hier sind einige praktische Tipps, die Ihnen dabei helfen, die Schnittkraft Ihrer Rollenschneidemaschine genau zu messen:

• Kalibrieren Sie Ihre Messgeräte: Bevor Sie Messungen durchführen, kalibrieren Sie unbedingt Ihre Wägezellen, Drehmomentsensoren oder Leistungsmesser, um genaue Messwerte zu gewährleisten. Befolgen Sie die Anweisungen des Herstellers zur Kalibrierung und verwenden Sie ein bekanntes Referenzgewicht oder Drehmoment, um die Genauigkeit der Messungen zu überprüfen.
• Nehmen Sie mehrere Messungen vor: Um eine genauere und zuverlässigere Messung der Schneidkraft zu erhalten, nehmen Sie während des Schneidvorgangs mehrere Messungen an verschiedenen Punkten vor. Dadurch können Sie eventuelle Schwankungen der Materialeigenschaften, der Schnittgeschwindigkeit und der Maschineneinstellungen berücksichtigen.
• Zeichnen Sie die Daten auf und analysieren Sie sie: Notieren Sie die Schnittkraftmessungen zusammen mit anderen relevanten Parametern wie Materialtyp, Dicke, Schnittgeschwindigkeit und Maschineneinstellungen. Analysieren Sie die Daten, um Trends oder Muster zu erkennen, und nutzen Sie diese Informationen, um den Schneidprozess zu optimieren.
• Berücksichtigen Sie die Betriebsbedingungen: Die Schnittkraft kann durch die Betriebsbedingungen der Maschine wie Temperatur, Luftfeuchtigkeit und Vibration beeinflusst werden. Berücksichtigen Sie diese Faktoren unbedingt bei der Messung der Schnittkraft und versuchen Sie, konstante Betriebsbedingungen aufrechtzuerhalten, um genaue Ergebnisse zu erhalten.

Abschluss

Die Messung der Schnittkraft einer Schneid- und Aufwickelmaschine ist ein wichtiger Schritt zur Optimierung der Leistung Ihrer Schneid- und Umwickelvorgänge. Durch das Verständnis der Faktoren, die sich auf die Schnittkraft auswirken, und den Einsatz geeigneter Messmethoden können Sie sicherstellen, dass Ihre Maschine optimal arbeitet, qualitativ hochwertige Ergebnisse liefert und die Betriebskosten senkt.

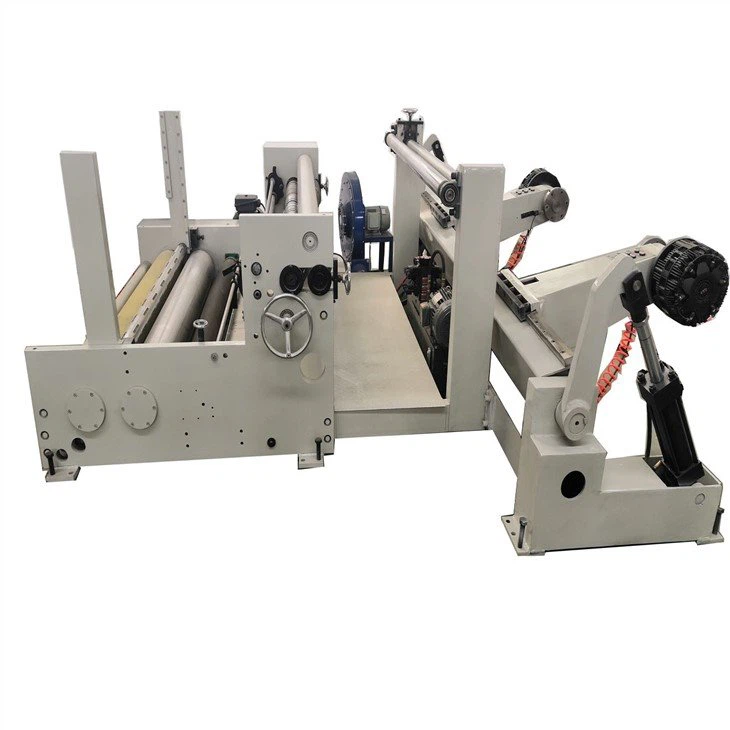

Wenn Sie auf der Suche nach einer Rollenschneidemaschine sind, bieten wir eine breite Palette an Optionen, um Ihren Anforderungen gerecht zu werden. Schauen Sie sich unsere anPapierrollen-zu-Rollen-Schneidemaschine,Jumbo-Rollenschneider-Aufwickelpapier, UndKraftpapierrollenschneidemaschine. Wenn Sie Fragen haben oder Ihre spezifischen Anforderungen besprechen möchten, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, die perfekte Lösung für Ihr Unternehmen zu finden.
